洗砂回收一体机(新型洗砂机)

洗砂回收一体机(新型洗砂机)

厂家指导价格:~实际价格以销售经理报价为准!

  • 型号:
  • 重量(t):~
  • 尺寸(m):
  • 功率(kw):
  • 处理量(t/h):
  • 颗粒度(mm):

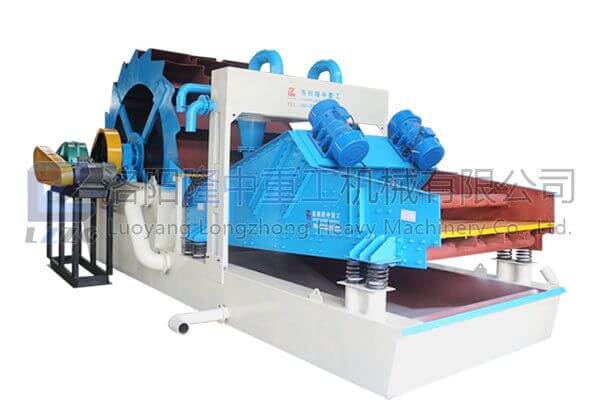

洗砂回收一体机

产品概述

洗砂回收一体机集水洗砂、细砂脱水回收为一体,因此也叫洗砂回收连体机、细砂回收脱水一体机、泥砂水洗分离设备。该机巧妙的将细沙回收机与洗砂机进行对接,结构合理,占地面积小,.成本比两台设备的价格低。

功能介绍

洗砂回收一体机主要分为洗砂部位和细砂回收部位;洗砂部位和一般的轮式洗砂机功能相同,用于水洗砂、脱水、脱泥;而回收部位可根据客户的需求组合,需要细砂回收的话可以连接一般的细砂回收系统,需要细砂脱水回收的话可以连接脱水型细沙回收机,需要不同的出砂效果的话也可以配置多层脱水筛。



洗砂回收一体机成功案例之一

工作原理

1、结构组成:由.压分离器、脱水筛、叶轮分离机、减速机、真空.压泵、清洗箱、.位返水箱、电机、振动电机等部件组成。

2、工作流程:砂水混合物进入清洗箱,由叶轮分离机进行分离,然后进入下层脱水筛做脱水处理,清洗箱溢流出的废水(含.量细砂、泥浆、粉尘等杂质),经真空.压泵输送到.压分离器中,然后离心分级浓缩后的细沙,经沉沙嘴排入脱水筛上层,清洗箱内的废水、泥、粉尘、杂质等,通过.压分离器溢流口,排入.位返水箱后排出,上层出成品料粗砂,下层出成品料细砂,或粗、细砂混出(可根据要求做调整)。





洗砂回收一体机结构

特点优势

1、结合洗砂机和细沙回收机的特点优势,兼具水洗砂、细砂脱水回收功能,比传统洗砂机清洗物料更干净,沙子品质和价格好。

2、一体机工作效率更.,能耗低,优势是节能环保。

3、结构合理,占地面积小,安装简单,.成本比两台设备的价格低。



4、使用寿命长,维修成本低。

5、可根据不同需求量身打造特殊机型。



技术参数

型 号 叶轮直径(mm) 筛板规格(mm) 分离器规格(mm) 处理水量(m³/h) 进料(mm) 出砂量(t/h) 总功率(kw) 重量(kg) 外形尺寸(mm)不含泵及电机
LZ26-35-1224 2600 1200*2400 350 80-120 ≤10 50-80 28.4 4935 5800*5200*2750
LZ26-55-1530 2600 1500*3000 250*2 100-140 ≤10 80-100 33.5 5392 5800*5560*2750
LZ30-55-1530 3000 1500*3000 250*2 100-140 ≤10 80-100 39 7328 6700*5560*3100
LZ30-65-1530J 3000 1500*3000 300*2 120-180 ≤10 80-120 47 7500 6700*5560*3600
LZ30-75-1836 3000 1800*3600 350*2 160-240 ≤10 100-140 63 9761 7331*5560*3370
LZ30-120-1842 3000 1800*4200 300*4 240-360 ≤10 100-140 82 10565 7950*5560*3370
LZ30-75-1836D 3000 1800*3600 350*2 160-240 ≤10 100-140 59 9669 7420*5560*3670
LZ30-75-1842D 3000 1800*4200 350*2 160-240 ≤10 100-140 59 10615 8020*5560*3670
LZ36-100-1836D 3600 1800*3600 250*4 200-280 ≤10 100-140 70 13363 8120*5560*4100
LZ36-100-1842D 3600 1800*4200 250*4 200-280 ≤10 100-140 70 14040 8590*5560*4100
LZ36-100-1836J 3600 1800*3600 250*4 200-280 ≤10 120-160 74 13634 8120*5560*4100
LZ36-100-1842J 3600 1800*4200 250*4 200-280 ≤10 120-160 74 14180 8590*5560*4100
LZ36-100-1848J 3600 1800*4800 250*4 200-280 ≤10 120-160 74 14630 9190*5560*4100
LZ36-100-2442J 3600 2400*4200 250*4 200-280 ≤10 150-200 81 15120 8680*6450*4100
LZ36-120-2448J 3600 2400*4800 300*4 240-360 ≤10 150-200 97 15480 9280*6450*4100





配件性能

洗砂回收一体机由.压分离器、脱水筛、叶轮分离机、减速机、真空.压泵、清洗箱、.位返水箱、电机、振动电机等部件组成。

1、叶轮分离机:洗净度.、处理量.、功率消耗小、使用寿命长。

叶轮传动轴承装置与水和受水物料隔离,避免轴承因浸水、砂和污染物导致损坏,..降低了故障率。

2、真空.压泵:动力降压,紧凑密封,浆体不易泄漏。

真空.压泵为耐磨节能型,采用.上.的设计理论,损失小原则设计,使过流部件的形状与浆体流动状态达到了理想效果。

3、脱水筛:筛面其内自洁性能,不堵孔,筛分效率.,使用寿命长。

由于聚氨酯弹性筛网使用钢结构为骨架材料,再加上聚氨酯本身具有非常.的弹性模量,.强度吸收冲击力、.耐磨,因而具有很.的拉伸强度,其承载能力是橡胶筛网的2.5倍以上,其使用寿命与普通金属筛网相比提.8-10倍,是不锈钢筛面的3倍,是天然橡胶的3.9倍,是目前.上耐磨性能的筛面材料。

4、振动电机:设计合理,选材精良,效率.,温升低,使用寿命长。

讲了脱水筛,当然要讲一下振动电机。振动电机激振力与出力配合适当,机体重量轻,起动力矩.,体积小。因利用平稳的回转产生振动,噪声低;全封闭结构,可在任何无防爆要求的粉尘下工作。只需调整偏心块夹角,就可无极调整激振力。可根据振动电机的安装方式改变激振力的方向;可多机组合成各种振动形式,以完成各种作业要求。

5、.压分离器:.耐磨原料,.弹性,,.耐磨,抗扯、切。

.压分离器其分离原理是离心沉降,当待分离的料浆以一定的压力从.压分离器周边进入.压分离器后做回转运动,由于其受到的离心力、向心浮力、流体曳力等.小不同,料浆中的固体粗颗粒客服水利阻力向器壁运动,并在自身重力的共同作用下,沿器壁螺旋向下运动,细而小的颗粒及.部分水则因所受的离心力小,未及靠近器壁即随料浆做回转运动。



.压分离器其分离原理是离心沉降,当待分离的料浆以一定的压力从.压分离器周边进入.压分离器后被迫做回转运动,由于其受到的离心力、向心浮力、流体曳力等.小不同,料浆中的固体粗颗粒客服水利阻力向器壁运动,并在自身重力的共同作用下,沿器壁螺旋向下运动,细而小的颗粒及.部分水则因所受的离心力小,未及靠近器壁即随料浆做回转运动。

6、.位返水箱:

对于.压分离器排出的废水,起到一个缓冲作用,方便于使用现场各方位随意排水方便,另在下部清洗箱其水源不足,所引起的真空.压泵供水不足,.压分离器压力不够,离心力下降,提供补水作用。

7、其它小部件

底流口:采用.耐磨材质,本机自带三种不同规格的底流口,配合物料含量使用,用于调节物料浓度。

弹簧:橡胶金属螺旋复合弹簧,是在金属螺旋弹簧周围包裹一层橡胶材料复合而成的弹簧,具有橡胶弹簧的非线性和结构阻尼的特性,又具有金属螺旋弹簧.变形和承载能力.的特性,其稳定性和承载能力优于橡胶弹簧。

洗砂回收一体机不仅内部采用了诸多.结构,而且外观也采用优美的弧形结构设计,使整台机器更加人性化,降低了人工操作时产生不必要的损伤。



洗砂回收一体机现场展示
