细砂回收装置

细砂回收装置

厂家指导价格:~实际价格以销售经理报价为准!

  • 型号:
  • 重量(t):~
  • 尺寸(m):
  • 功率(kw):
  • 处理量(t/h):
  • 颗粒度(mm):

细砂回收装置视频

【产品简介】
细砂回收装置是隆中重工针对浆状物料脱水、脱介、脱泥开发的设备,该机特点是可以很好的解决制砂行业的尾沙流失问题,细砂回收装置又称细砂回收机、尾矿回收机、细砂提取机、细沙收集机、泥沙分离机、泥浆分离机、砂水混合物处理系统等。



细砂回收装置

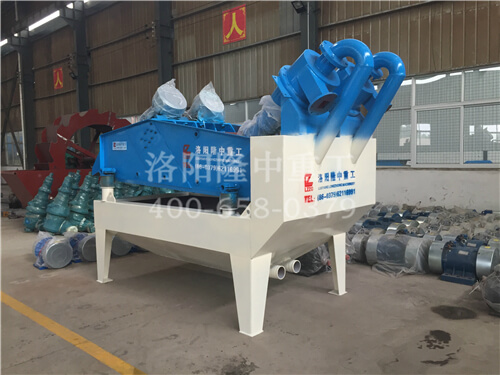

图:细砂回收装置车间现货展示


【产品概况】
从国内外.中型石料厂、洗沙场、人工制砂生产线来看,90%以上是应用湿法生产线,一般采用料仓→喂料机→)→洗选设备(螺旋洗砂机或者叶轮洗砂机)→筛分设备→成品料。湿法生产线顾名思义就是采用水洗骨料,也就避免不了从洗砂机中流失一部分成品砂,尤其是0.16-0.2mm以下的尾沙流失严重,流失率.达20%以上,这样造成的后果有以下几个方面:
1、0.2mm以下尾沙流失,影响了砂子的级配,造成级配不合理,细度模数不合理,..降低了机制砂的产品质量;
2、过多的尾沙和污泥的进入沉淀池,造成沉淀池淤积,不仅污染环境,而且频繁清理沉淀池的费用也很.昂;
3、.量尾沙流失,..降低了客户的收益。
为解决上述问题,我公司成功研制了LZ系列细砂回收装置,该机是隆中吸收国外的.技术,结合砂粉的实际情况而设计的具有.水平的细砂提取装置,广泛应用于水电站砂石骨料加工系统、玻璃原料加工系统,人工制砂生产线、选煤厂粗煤泥的回收及环保工程(泥浆净化)等,可解决尾沙回收问题。



细砂回收装置现场

图:细砂回收装置现场


【工作原理】
LZ系列细砂回收装置设计合理,使用方便,主要有以下结构部件:由电机、真空.压泵、泥沙分离器、TS脱水筛、清洗槽、返料箱。

工作过程:泵浆砂水混合物输送至泥砂.压分离器,离心分级浓缩的尾沙经沉砂嘴提供给脱水筛,经脱水筛脱水后,尾沙与水有效分离,少量尾沙、泥等经返料箱再回到清洗槽,清洗槽液面过.时,经出料口排出。脱水筛回收物料重量浓度为70%-85%。调节细度模数可以通过改变泵转速、改变砂浆浓度、调节溢流水量、更换出砂浆嘴来实现。从而完成清洗、脱水和分级三种功能。

细砂回收装置结构配件



【生产线配置】
新型湿法制砂生产线主要由给料设备、破碎设备、制砂设备、洗沙设备、筛分设备、输送机以及细沙回收设备组成,其工艺流程如下所述:
石料由振动给料机均匀地送到破碎机进行粗破,粗破后的物料由胶带输送机送入到制砂机进行进一步破碎,细碎后的物料被输送到振动筛进行筛分,达到成品粒度要求的物料被送入洗砂机清洗,清洗后由成品输送带输出即为成品;未达到成品粒度要求的物料从振动筛返回制砂机重新加工,形成闭路多次循环。成品粒度可按用户的需求进行组合和分级。
传统的制砂生产线到此为止,但是新型环保制砂生产线还有一道程序,那就是洗砂机排出的泥浆水进入LZ细沙回收设备,经过该机的脱水、分级、清洗三种功能,回收0.16mm的以下的细砂,保护了水资源环境,增加了客户的收益。

水洗砂生产线工艺流程中的细砂回收装置

【经典案例】
案例(一)
设备现场:山西晋中某石料厂
加工物料:山石
回收产量:1-3/h
设备配置:PE600*900颚式机,PF1214反击式机,VSI8518制砂机,3YA1860圆振动筛,XSD2610洗砂机,LZ300 细砂回收装置
客户评价:隆中重工不但设计的细砂回收生产线配置合理,而且售后服务好,售后随叫随到,免除后顾之忧。
温馨提示:从规格上沙子可分为粗沙、中沙、细沙和特细沙这几种。而水洗砂是水泥沙浆里面的材料,做这个的都知道,如果水泥沙浆里面没有沙,那么水泥沙浆的凝固强度将几乎是零。河道里、江河里或者人工制砂线上生产的沙子,经由隆中重工XSD叶轮洗砂机或螺旋洗砂机进行清洗,回收细沙,实现合理的粒度配比,将含泥量降到0.7%以下。
案例(二)
设备现场:湖北恩施某制砂场
加工物料:河卵石
回收产量:5-10/h
设备配置:PE900*1200颚式机,PF1214反击式机,VSI11400制砂机,3YZS1860圆振动筛,XSD3016洗砂机,LZ550 细砂回收装置
客户评价: 隆中重工设计的细砂回收生产线配置合理,自动化程度.,产量.,而且采取了防尘处理,使生产环保达标,受到我们当地政府的.力表扬。
温馨提示: 细砂回收装置在实际运用当中,不需要额外增加用水量,能够在原来排放的废水当中提取回收85%以上被冲走的细沙或矿石,直接掺入成品堆或单独存放作为别用材使用,该设备是我公司吸收国外的.技术,结合客户实际生产中细沙流失严重的情况而专门设计的.科技环保设备直接替客户挽回综合.15%以上。
案例(三)
设备现场:湖南长沙某制砂场
加工物料:石灰石
回收产量:5-10/h
设备配置:PE900*1200颚式机,PF1214反击式机,VSI11400制砂机,3YZS1860圆振动筛,XSD3016洗砂机,LZ550细砂回收装置。
客户评价:整条生产线出料通畅,运行可靠,日产达5000方,完全能满足本段.速公路项目建设,保证了我们的工程进度,也为我们运输石料节省了不少资金。细砂回收装置的更多的客户受益
温馨提示:目前现有的人工机制沙生产线,不论采用哪种形式的洗砂机,其缺点是细砂(0.2mm以下颗粒)流失问题严重,有的甚至流失20%以上。这不但损失产量,而且还严重影响砂子的级配,造成级配不合理,细度模数增.,..降低了机制砂的产品质量。还会造成土地资源的浪费和环境的污染。

 细砂回收装置现场

【.分析】
螺旋洗砂机或者轮斗洗砂机的废水中尾沙含量约为6%左右(6吨/小时),经细砂回收装置处理后,排放的废水中细粉含量不到1%,尾沙回收率.达80%(6吨/小时×85%=5吨/小时)。
生产线每天按照工作8个小时计算:5吨/小时×8小时=40吨/天;
一年按照工作260天来技术:40吨/天×260天=10400吨/年;
成品砂子按照25元/吨计算:10400吨×25元/吨=26万;
出去设备运行和维护费用约5万元/年,一年增加21万的收入。
某石料厂因环保问题的原因,为减少生产过程中产生的粉尘,使用两台水泵给振动筛供水,总水量为100-150吨/小时,是其他同样配置生产线的3-4倍。因此,正常湿法筛分生产线中废水中尾沙含量约为15-20%。
假设沙石料厂生产线产量为100吨/小时,湿法筛分,则洗砂机排出的废水中尾沙含量为100吨/小时×15%=15吨小时,经细砂回收装置处理后,可以回收尾沙:15吨/小时×83%=12.45吨/小时,一年可以回收尾沙15吨/小时×8小时×260天=25896吨,尾沙按照25元/吨来计算,25896吨×25元/吨=64.74万,出去设备运行和维护费用约10万元/年,一年可以有65万-10万=55万元的收益。同时,尾沙充分回收,减少了沉淀池的工作量,降低了沉淀池的清理成本!
隆中细砂回收装置可以回收砂水混合物总排放量中85%的细颗粒物料,具有其他设备无可比拟的技术和经济优势!





【性能优势】
1、聚氨酯筛网,质量保证
脱水筛采用聚氨酯筛网寿命更长,且不会堵孔。
2、泥沙分离器,使用寿命长
泥沙分离器内衬聚氨酯,提.了整个装置的使用寿命,可顺利完成料浆浓缩,液体澄清等工作。
3、工艺.,结构紧凑
借鉴..制造工艺,数字化分析各部件运行情况,内部结构紧凑,设备使用寿命..延长。
4、充分回收,减负沉淀池
细砂充分回收,减少沉淀池的工作量,降低了沉淀池的清理成本。
5、结构简单,检修方便
经过多次现场试验和改进,精简多余部件,设备整体结构简洁,回收能力强,操作和维护方便,运营费用低。
6、.定制,量身打造
.工程师可根据用户的不同要求,设计合理的解决方案。
7、噪音低,粉尘少
设备参照国家环保标准,噪音低,可配套设备除尘,施工环境完全符合环保要求。

【服务承诺】
1、在售前我们可以提供详细的产品介绍和电子版目录,可以根据客户的物料处理要求.合适的机型并作出详细的报价清单,同时还可以提供关于厂房生产车间、机器的运行状态等视频,供客户观看;
2、当客户下单以后,隆中技术工程师要去客户现场勘探,作出详细的工艺流程布置图,以及基础图;
3、我们随时安排员工拍照,视频和跟进客户设备的生产进度,严格控制设备量;
4、设备出厂前我们会试机运行24小时,并提供详细的检测报告随同设备仪器发货;
5、设备到达现场,我们将免费排售后工程师,到达现场负责客户安装调试,直至设备正常生产,并且负责培训操作人员,客户完全能自行生产操作方可回公司;
6、24小时服务专线:400-658-0379,0379-65160016,销售经理电话:13683867203
7、隆中重工细砂回收装置提供终身售后服务!
